高精度、高性能开式压力机

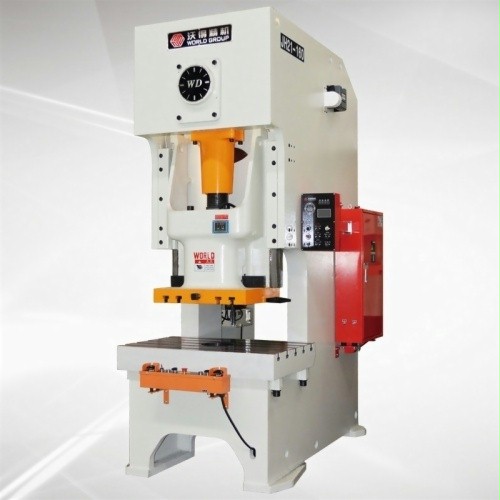

产品名称：JH21系列开式固定台压力机

产品型号：JH21系列开式固定台压力机

产品简介：

持重端庄的外形结构，细腻考究的油漆工艺，颇具匠心的制造技术，业界顶级的精品配置，久经考验的内在品质，精益求精的开放心态，尽显沃得精机JH21系列压力机的智者风范

详细介绍

性能特点：

JH21系列开式固定台压力机优质钢板焊接机身，均经过回火（或振动时效）抛丸处理，刚性好，精度稳定。

曲轴纵置，结构紧凑，曲轴滚压处理，光洁度好，转动灵活；矩形六面加长导轨，导向精度高；

气动双平衡缸，平衡滑块和上模重量，降低冲击和噪音，消除连杆与滑块间隙，减少受力零件冲击与磨损，提高零件成型精度；

整体采用进口PLC集中控制，气路选用进口安全双联阀控制，可实现寸动、单次和连续冲压。

滑块、导轨、工作台板、连杆、飞轮等关键件均采用树脂砂制造，与一般的粘土砂制造相比，改善表面粗糙度1-2级，提高尺寸精度2-3级。

JH21-60及以上吨位产品采用电动调节装模高度，精品配置，关键件如气动原件、电器原件、密封件、按钮等均选用进口件。

主要规格：

技术参数		单位	JH21-25		JH21-45		JH21-60
形式			H	S	H	S	H	S
滑块公称力		KN	250		450		600
公称力行程		mm	3	3	4	4	4	4
滑块行程		mm	50	80	70	120	80	140
行程次数	固定	min^-1	125	100	95	80	90	70
	可变	min^-1	75-150	60-120	65-115	50-95	60-110	45-85
大装模高度		mm	265	250	295	270	330	300
装模高度调节量		mm	50		60		70
滑块中心至机身距离		mm	210		225		270
立柱距离		mm	450		515		560
滑块底面尺寸	左右	mm	360		400		480
	前后	mm	250		340		400
模柄孔尺寸	直径	mm	40		50		50
	深度	mm	50		60		70
工作台板尺寸	左右	mm	720		825		930
	前后	mm	400		440		520
落料孔直径		mm	150		150		150
工作台板厚度		mm	80		110		130
工作台离地面距离		mm	780		800		900
外形尺寸	前后	mm	1500		1585		1540
	左右	mm	945		1075		1200
	高	mm	2120		2390		2570
地脚螺栓距离	前后	mm	980		1075		1100
	左右	mm	690		760		840
电动机功率		Kw	3		5.5		5.5
重量		Kg	2450		3550		5150
压机气压		Mpa	0.5

技术参数		单位	JH21-80		JH21-100		JH21-125
形式			H	S	H	S	H	S
滑块公称力		KN	800		1000		1250
公称力行程		mm	5	5	5	5	6	6
滑块行程		mm	100	160	100	160	110	180
行程次数	固定	min^-1	80	60	80	55	70	50
	可变	min^-1	55-95	40-75	55-95	35-65	50-85	35-60
大装模高度		mm	350	320	365	335	385	350
装模高度调节量		mm	80		90		90
滑块中心至机身距离		mm	310		330		350
立柱距离		mm	610		670		670
滑块底面尺寸	左右	mm	540		620		620
	前后	mm	460		520		520
模柄孔尺寸	直径	mm	50		70		70
	深度	mm	70		80		80
工作台板尺寸	左右	mm	950		1060		1100
	前后	mm	600		640		680
落料孔直径		mm	180		180		200
工作台板厚度		mm	140		145		155
工作台离地面距离		mm	900		900		900
外形尺寸	前后	mm	1765		2000		2040
	左右	mm	1200		1300		1320
	高	mm	2725		3010		3035
地脚螺栓距离	前后	mm	1210		1365		1430
	左右	mm	920		1020		1040
电动机功率		Kw	7.5		7.5		11
重量		Kg	6450		8650		9550
压机气压		Mpa	0.5

技术参数		单位	JH21-160		JH21-200		JH21-250
形式			H	S	H	S	H	S
滑块公称力		KN	1600		2000		2500
公称力行程		mm	6	6	6	6	6.5	6.5
滑块行程		mm	130	200	150	200	160	220
行程次数	固定	min^-1	60	45	50	45	45	30
	可变	min^-1	40-70	30-55	35-60	30-55	30-55	20-35
大装模高度		mm	435	400	485	450	530	500
装模高度调节量		mm	100		110		120
滑块中心至机身距离		mm	400		430		450
立柱距离		mm	736		910		980
滑块底面尺寸	左右	mm	700		880		950
	前后	mm	580		650		700
模柄孔尺寸	直径	mm	70		70		70
	深度	mm	100		100		130
工作台板尺寸	左右	mm	1175		1390		1500
	前后	mm	760		840		880
落料孔直径		mm	220		240		240
工作台板厚度		mm	165		180		190
工作台离地面距离		mm	900		1000		1000
外形尺寸	前后	mm	2305		2600		2660
	左右	mm	1420		1540		1640
	高	mm	3215		3800		3850
地脚螺栓距离	前后	mm	1665		2020		2100
	左右	mm	1140		1360		1460
电动机功率		Kw	15		18.5		22
重量		Kg	13600		19200		23200
压机气压		Mpa	0.5

技术参数		单位	JH21-315		JH21-400
形式			H	S	H	S
滑块公称力		KN	3150		4000
公称力行程		mm	7	7	8	8
滑块行程		mm	160	220	180	250
行程次数	固定	min^-1	45	30	40	30
	可变	min^-1	30-55	20-35	30-50	20-35
大装模高度		mm	530	500	585	550
装模高度调节量		mm	120		120
滑块中心至机身距离		mm	450		490
立柱距离		mm	980		1050
滑块底面尺寸	左右	mm	950		1020
	前后	mm	700		750
模柄孔尺寸	直径	mm	70		70
	深度	mm	130		140
工作台板尺寸	左右	mm	1540		1700
	前后	mm	880		950
落料孔直径		mm	240		240
工作台板厚度		mm	190		210
工作台离地面距离		mm	1000		1100
外形尺寸	前后	mm	2720		2850
	左右	mm	1680		1750
	高	mm	3850		4140
地脚螺栓距离	前后	mm	2140		2185
	左右	mm	1500		1570
电动机功率		Kw	30		37
重量		Kg	26600		29500
压机气压		Mpa	0.5

标准配置：

沃得高性能湿式离合器（引进日本技术）

液压过载保护装置

电动黄油润滑装置

手动稀油润滑装置

滑块及上模平衡装置

误送检知接口

触摸屏

电子式曲轴角度指示器

凸轮控制器

电动滑块调整装置（JH21-60~400）

可编程控制器

空气源快速接头

防震垫

工作灯

空气吹料

二度落

预调计数器（触摸屏显示）

选用配置：

（用户选用，应在合同中注明）

干式离合制动器

气压式模垫装置

光电式安全装置

快速换模装置

脚踏开关

自动送料输出轴

调速电机、变频调速

滑块上部脱料装置
